AI710模擬量輸入模塊
產品型號：8通道4~20mA 電流輸入模塊，高速磁耦隔離
發布時間：2017-09-05
售后服務：
產品特點：每個通道具有24V短路保護功能。過流保護采用PTC熱敏電阻
- 概述
- 規格參數
- 訂購方式
- 資料下載
產品介紹

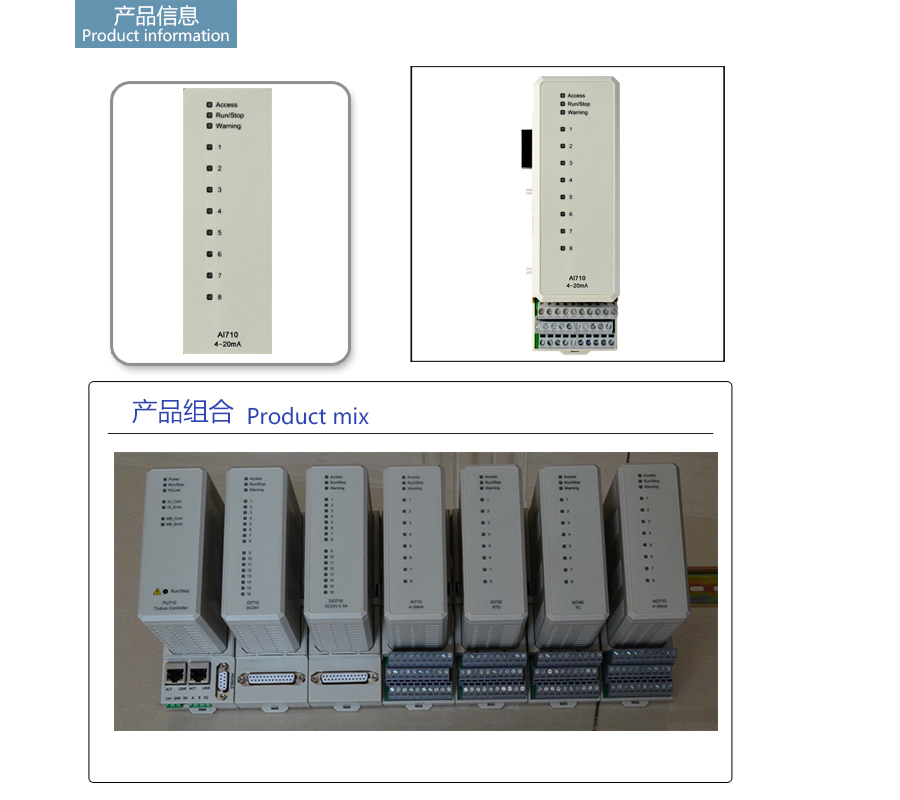

產品圖片：
描述：
AI710是8通道模擬量輸入模塊。每個通道采用4~20mA電流輸入。每個通道具有24V短路保護功能。過流保護采用PTC熱敏電阻。輸入阻抗為100歐姆,包括PTC的阻值。
通道能夠承受30V DC電壓。模塊內置EMC保護。
通道儀表輸入默認采用四線制儀表接法。二線制儀表需要串接24V DC電源，可以直接使用L+、L-供電。二線制儀表不要外接熔斷器。
技術指標：
指標項 | 數值 |
通道數量 | 8 |
輸入類型 | 信號單端輸入 |
測量范圍 | 4-20mA |
過載范圍 | -5%/+15% |
輸入阻抗 | >110Ω |
最大電纜長度 | 600m |
信號電源電壓 | 30V DC. |
本質錯誤 | 最大0.2% |
分辨率 | 12位 |
溫度，電流漂移 | 典型50ppm/℃ 最大80ppm/℃ |
刷新掃描周期 | 5ms |
電源功率 | 1.5W |
最大環境溫度 | 55/40℃ |
變送器電源保險 | 自恢復熱敏電阻 |
信號輸入濾波 | 75ms |
電氣安全等級 | Class I符合IEC61140 |
寬 | 45.6mm |
深 | 120mm |
高 | 107.5mm |
重 |
特點
8 通道 4-20ma 信號單端輸入
1 組 8 通道，電氣隔離
12 位分辨率，輸入電壓 30V（max）
輸入狀態指示
模擬輸入短路保護
EMC 抗電磁干擾保護
描述
AI710 是 8 通道模擬量輸入模塊。每個通道采用 4~20mA 電流輸入。每個
通道具有 24V 短路保護功能。過流保護采用 PTC 熱敏電阻。輸入阻抗為 100
歐姆,包括 PTC 的阻值。
通道能夠承受 30V DC 電壓。模塊內置 EMC 保護。
通道儀表輸入默認采用四線制儀表接法。二線制儀表需要串接 24V DC 電
源，可以直接使用 L+、L-供電。二線制儀表不要外接熔斷器。
